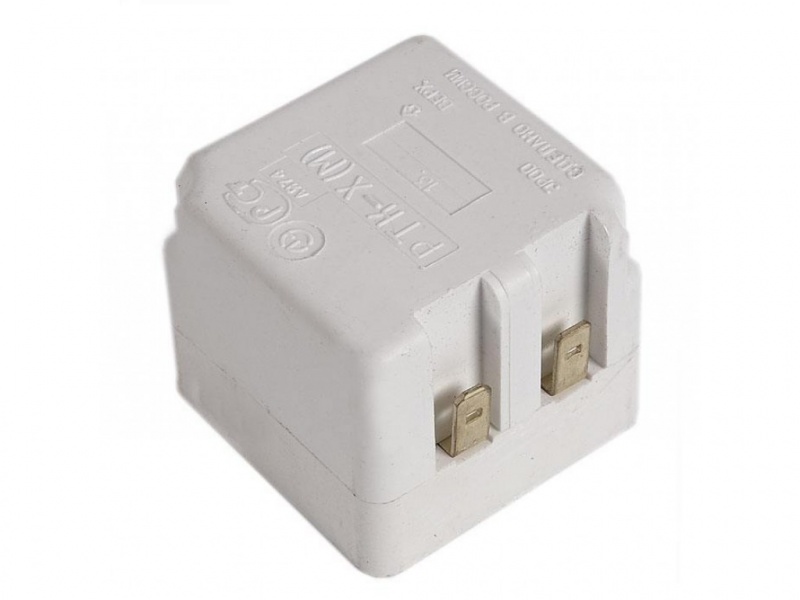

Пусковое реле РТК-Х(М) для холодильника

Производитель: [Китай]

Характеристики:

Пускозащитное реле РТК-Х(М) для холодильника.

Реле пускозащитное токовое РТК-Х - отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Используется на компрессорах отечественных холодильников.

При подаче напряжения на реле через обмотку катушки и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов, подключающих пусковую обмотку компрессора к питанию.Происходит запуск компрессора. После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами разогревают ее и компрессор отключается от сети.

Напряжение : 220 В 1.3 А

Схема электрическая реле пускозащитного РТК-Х (М)

L1 - катушка с перемещающимся сердечником;
R1 - нихромовый нагреватель в цепи пусковой обмотки компрессора;
R2 - нихромовый нагреватель в цепи рабочей обмотки компрессора;
К1 - контакты на сердечнике катушки;
К2 - контакты на биметаллической пластине;
1, 2, 3 - контакты для подключения пусковой, рабочей и общей обмоток компрессора.

Принцип работы реле компрессора РТК-Х
При подаче напряжения на реле через обмотку катушки L1 и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов К1, подключающих пусковую обмотку компрессора к питанию. Просходит запуск компрессора.

После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки L1 отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели R1, R2 пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами К2 разогревают ее и компрессор отключается от сети.

Реле РТК-Х имеют два варианта исполнения - на 127 и 220 вольт. В реле на 127В отсутствует нагреватель R2, включенный в цепь рабочей обмотки электродвигателя компрессора.

Неисправности прибора РТК-Х-М:
